Montageanleitung

  1. Achtung: Die Halterungen des Spülbeckens sind scharf. Achten Sie bei der Montage deshalb stets darauf, dass Sie mögliche Verletzungen vermeiden. Arbeiten Sie mit Arbeitshandschuhen!
  2. Mit der mitgelieferten Schablone markieren Sie auf der Arbeitsplatte die Schnittlinie des Ausschnitts. An der gewählten Montagestelle des Spülbeckens legen Sie die Schablone auf die Arbeitsplatte und befestigen diese mit einem Klebeband. Überzeugen Sie sich davon, dass die gewählte Stelle absolut glatt und unter der Arbeitsplatte ausreichend Platz für die Befestigung von Halterungen des Spülbeckens ist. Die Schnittlinie der Schablone zeichnen Sie mit einem geeignetem Stift nach.
  3. Mittels eines geeigneten Werkzeugs schneiden Sie auf der Arbeitsplattenoberfläche einen Hohlraum aus. Führen Sie den Schnitt gemäß der gekennzeichneten Schnittlinie des Ausschnitts entlang aus.
  4. Beschichten den ganzen Rand des Ausschnitts mit einem elastischen luftdichten Dichtungsmittel. Stellen Sie sicher, dass der Hohlraumrand durchgehend und ununterbrochen beschichtet ist. Als Dichtungsmittel empfehlen wir ein neutrales Sanitärsilikon bzw. eine Silikonabdichtungs-masse zu verwenden.
  5. Lassen Sie das Spülbecken vorsichtig in den Ausschnitt auf der Arbeitsplattenoberfläche ein. Überzeugen Sie sich davon, dass das Spülbecken fachgerecht eingelegt ist. Die Halterungen des Spülbeckens ziehen Sie ordnungsgemäß der angeführten Zeichnung fest an. Ziehen Sie die Halterungen nicht zu stark an! Ziehen Sie so lange an, bis das Spülbecken an der Arbeitsplattenoberfläche anliegt. Benutzen Sie nur Strom- oder Luftdruckschraubendreher, die mit einem Belastungsregler ausgestattet sind.
  6. Die überschüssige Dichtungsmasse muss sofort mit einem geeigneten Mittel entfernt werden!
Die Oberfläche des Spülbeckens ist bis 280°C Grad temperaturbeständig. Aber denken Sie daran, dass das Küchenzubehör auch höhere Temperaturen haben kann. Deshalb empfehlen wir, heiße Töpfe, Pfannen, Kuchenbleche und anderes Küchenzubehör nur auf dafür bestimmte Servierbretter oder Tablette zu stellen.

Einbauhilfe für SHIGO Becken

Einbauhilfe für flächenbündigen Einbau und Flacheinbau von oben

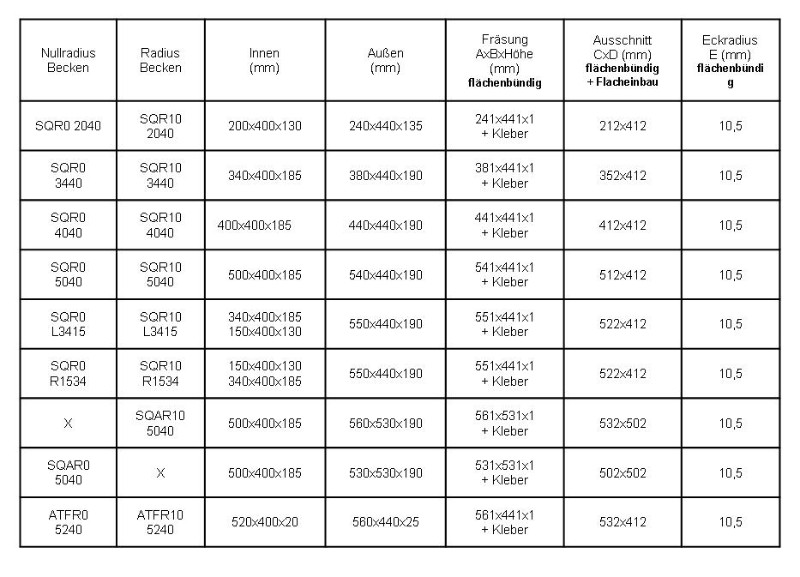

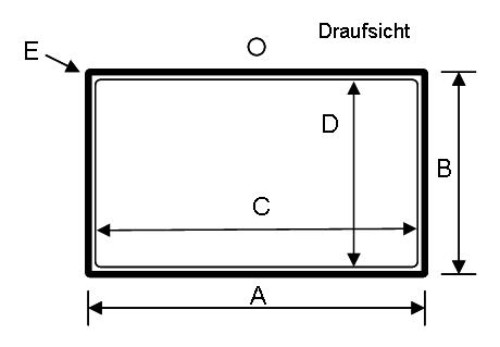

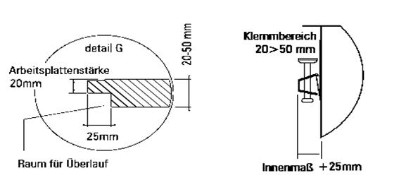

Abmaße für flächenbündigen Einbau Flacheinbau Draufsicht Schnitt und Klemmbereich

Einbauhilfe für Unterbaubecken

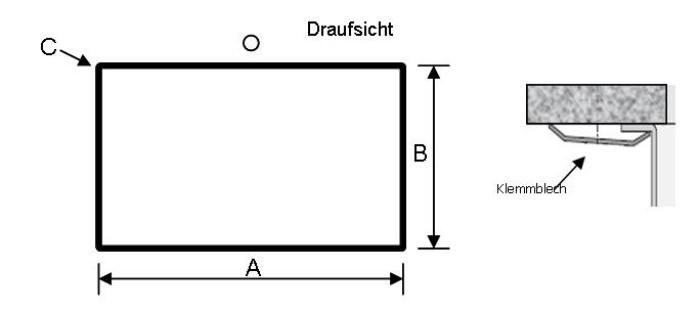

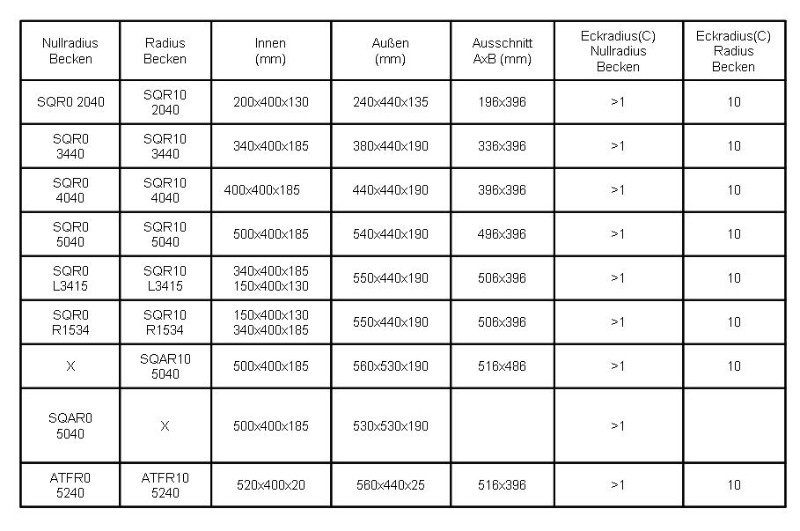

Abmasse Unterbaubecken Draufsicht Unterbaubecken

Der Ausschnitt für ein Unterbaubecken ist gemäß beigefügter Ausschnittskizze durchzuführen. Geeignete Arbeitsplatten hierfür sind z.B. Granitplatten, Steinplatten usw. Also Arbeitsplatten, bei denen die Schnittkante wasserresistent und ansehendlich ist. Viele Steinmetzbetriebe kleben die Becken nur mit geeignetem Spezialkleber ein. Als zusätzliche Sicherung werden bei Bedarf die mitgelieferten Klemmbleche zur Befestigung verwendet. Die mitgelieferten Messinganker werden in die vorgebohrten Löcher eingeklebt. Erst nach Aushärtung des Klebers können die Klemmbleche verwendet werden. Es wird empfohlen die Fuge zwischen Arbeitsplatte u. Becken abschließend abzudichten.

Achtung! Alle Bearbeitungsmaße stellen nur eine Empfehlung des Herstellers dar. Die Einbauten sollten vom Fachmann durchgeführt werden (z.B. Steinmetz, Küchenbauer). SHIGO Küchentechnik übernimmt keine Haftung!
